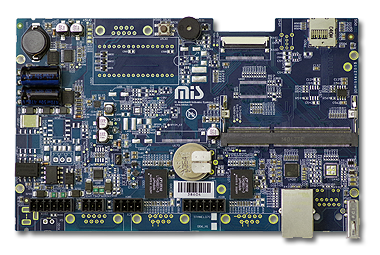

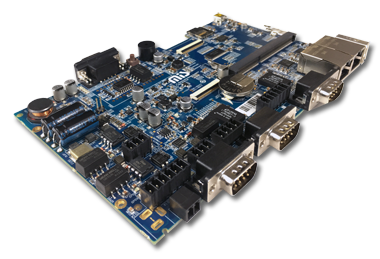

TPANEL070X006

Das TPANEL070X006 ist ein einfach zu nutzendes Hochleistungs-Baseboard, welches speziell für den MISDIMMAM437X konstruiert wurde. Es kann mit verschiedensten hochauflösenden Displays und Touchpanels bis zu einer Auflösung von 2048 x 2048 Pixeln kombiniert werden. Die volle Kompatibilität mit Linux und Android machen das TPANEL070X006 zu einem mächtigen Entwicklungswerkzeug für eine Vielzahl von Anwendungen. Mit der großen Anzahl an unterschiedlichen Schnittstellen (zu 100% galvanisch gegeneinander isoliert) lässt das TPANEL070X006 keine Wünsche offen!

Wir setzen das TPANEL070X006 bereits erfolgreich in unterschiedlichen HMI-Anwendungen für unsere Kunden ein.

Technische Daten

unterstützte Displays
  • 18bit RGB, 24bit LVDS
  • resistive und kapazitive TouchPanel bis zu einer Auflösung von 2048 x 2048 Pixel
Netzwerk
  • 2 x Gigabit-Ethernet
USB
  • 2 x USB 2.0
Speicher
  • microSD Karte mit bis zu 64 GB
Schnittstellen
  • 2 x isolated CAN
  • 2 x isolated RS485 (RS422)
  • 2 x I2C
  • SPI
  • 16 x ADC
  • McASP
  • isolated RS232
  • 4 x UART
  • Profinet / Profibus
unterstützte OS
  • Poky Linux embedded
  • Android
Stromversorgung
  • großer Betriebsspannungsbereich 8V - 42V DC
  • niedrige Leistungsaufnahme max. 8W (ohne Display)
Abmessungen
  • 112mm x 180mm x 16mm [BxLxH]
Umgebungsbedingungen
  • erweiterter Temperaturbereich -20 .. +65°C
Kennzeichnung
  • CE, RoHS

Zubehör / Ergänzungen

MISDIMMAM437X

System on Module (SOM) basierend auf dem Texas Instruments Sitara AM437X

  • 1 GHz Cortex-A9
  • 1024 MB RAM

zur Produktseite >>
