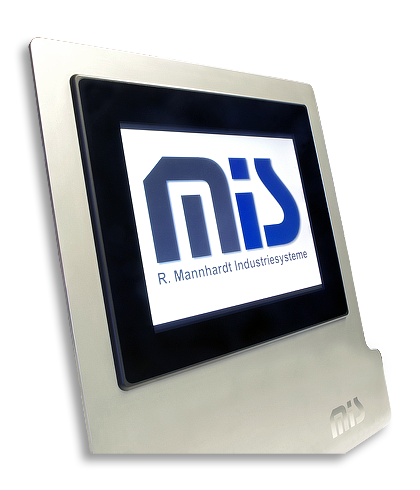

TPANEL120

Das 12" TPANEL120 ist das "Arbeitstier" unter unseren HMIs. Durch die robuste Bauweise kann es zur Steuerung von komplexen Maschinen und Anlagen im industriellen Umfeld eingesetzt werden. Aufgrund der hohen Anzahl an Schnittstellen, ist es sogar in der Lage, kleinere SPS Steuerungen zu ersetzen. Die installierte Software wird direkt bei uns entwickelt und regelmäßig erweitert und aktualisiert.

Benötigen Sie spezielle Anpassungen? Kein Problem - wir produzieren das TPANEL070 komplett in Eigenregie. Daher sind Anpassungen und Änderungen hinsichtlich Ausstattung, Lage der Schnittstellen und Konstruktion absolut kein Problem.

Technische Daten

Prozessor
  • ARM Cortex A9 Sitara AM437X (MISDIMMAM437X)
Display
  • TFT 12" 4:3
  • Auflösung 1024 x 768
  • 16,2M / 262K Farbtiefe
  • 400cd/m² Helligkeit, dimmbar
  • LED Hintergrundbeleuchtung
Touchsensor
  • resistiver Sensor
  • Auflösung 10bit

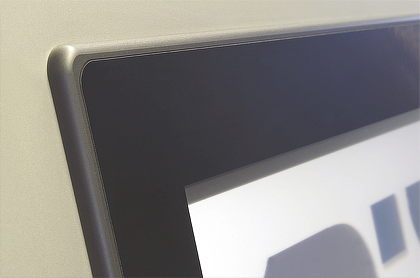

Frontrahmen
  • wasserdicht verklebte Spezialfolie
  • Metallrahmen
Netzwerk
  • 2 x Gigabit-Ethernet
USB
  • 2 x USB 2.0
Speicher
  • microSD Karte mit bis zu 64GB
Schnittstellen
  • 2 x isolated CAN
  • 2 x isolated RS485 (RS422)
  • 2 x I2C
  • SPI
  • 16 x ADC (8 x differentiell) 24bit Auflösung
  • 4 x DAC 12bit Auflösung
  • 8 x digitale Eingänge (9V - 60V)
  • 16 x digitale Ausgänge
  • McASP
  • RS232
  • 4 x UART
  • Ethercat / Profinet / Profibus
unterstützte OS
  • Poky Linux embedded
  • Android
Stromversorgung
  • großer Spannungsbereich 8V - 42V
  • niedrige Leistungsaufnahme max. 14W
Abmessungen
  • 268mm x 330mm x 50mm [BxLxH]
Umgebungsbedingungen
  • Betriebstemperatur -10 .. +60°C
  • Lagertemperatur -20 .. +70°C
Kennzeichnung
  • CE, RoHS
