STEPCON760

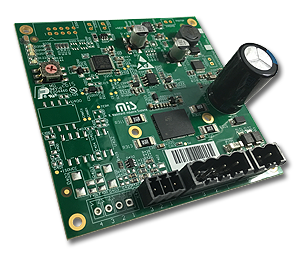

Die STEPCON760 ist eine Schrittmotorsteuerung, die den powerSTEP01 von ST Microelectronics nutzt. Dies ermöglicht die komfortable Programmierung benutzerdefinierter Bewegungsprofile mit Beschleunigung, Verzögerung, Geschwindigkeit und/oder einer Zielposition.

Eine breite Palette an Schutzmechanismen (thermisch, niedrige Kreisspannung, Überstrom und Motorblockierung) runden das Gesamtbild der STEPCON als professionelle Motorsteuerungsanwendung ab.

Der integrierte Microcontroller STM32F373 ermöglicht die Kommunikation mit externen Geräten und die Anlage verschiedener Profile. In einer erweiterten Ausbaustufe ist die STEPCON760 um eine CANopen oder Modbus RTU Schnittstelle erweitert.

Wir nutzen die STEPCON760 bereits in den unterschiedlichsten Anwendungsgebieten und erweitern die Einsatzbereiche stetig.

Technische Daten

Schnittstellen
  • CANopen
  • Analog (0V - 20V)
  • Modbus RTU
Betriebsspannung
  • 7.5V - 75V
max. Ausgangsstrom
  • 10 A.r.m.s
Motorsteuerung
  • 1/128 Auflösung
  • programmierbare Geschwindigkeitsprofile (Auswahl über HEX Schalter)
Schutzeinrichtungen
  • LEDs zur Fehlererkennung
  • Übertemperaturschutz
  • kurzschlussfest
  • Überstromschutz
  • BEMF Kompensation
  • Kabelbrucherkennung
Abmessungen
  • 85mm x 85mm x 27mm [BxLxH]
Umgebungsbedingungen
  • industrieller Temperaturbereich -20 .. +85°C
Kennzeichnung
  • CE, RoHS
